步距角（Step Angle）

1.8°

步距角精度（Step Angle Accuracy）

±5% (整步无负载，full step, no load)

径向间隙（ Radial Play）

0.02mm@450 g

轴向间隙（ Axial Play）

0.08mm@450 g

最大径向负载（Max. radial force）

130N  距法兰20mm  (20mm from the flange)

最大轴向负载（Max. axial force）

36N

介电强度（Dielectric Strength）

1200VAC / 1S

绝缘电阻（Insulation Resistance）

100MΩ ,500VDC

环境温度（Ambient Temperature）

-20。C~+50。C

绝缘等级（Insulation Class）

Class B

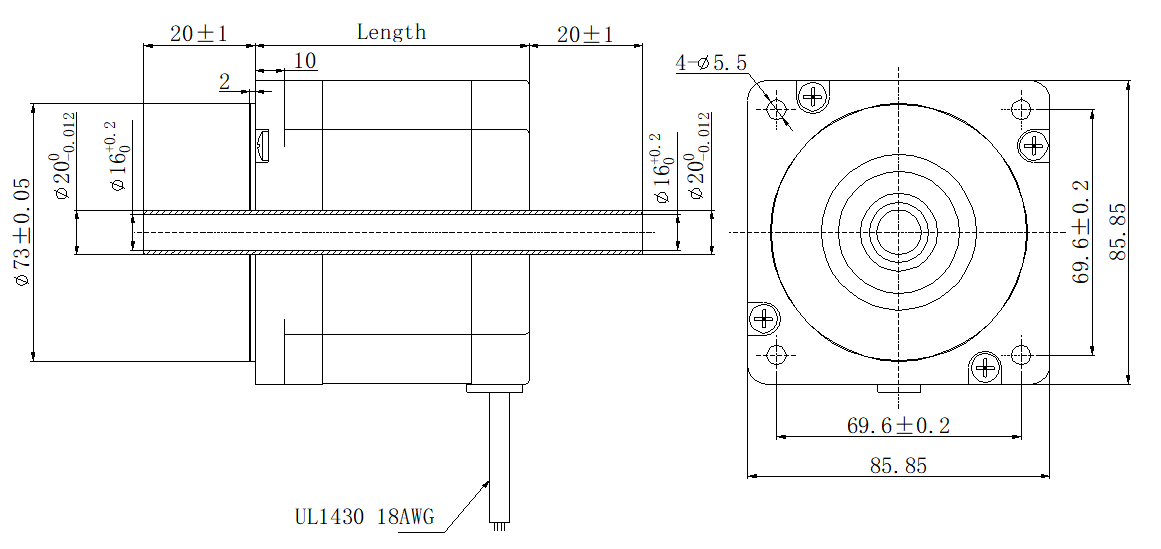

Double shaft（双出轴）

A

Ω

mH

N.m

N.m

#

g-cm2

kg

mm

FL86STH80-4208B-H

单极性 unipolar

4.2

0.8

3.5

3.3

0.12

8

1400

2.3

77

串联   series

3

1.6

14

4.5

并联   parallel

6

0.4

3.5

4.5

FL86STH118-4208B-H

单极性 unipolar

4.2

1.2

6.5

6

0.24

8

2700

3.8

114

串联   series

3

2.4

26

8.5

并联   parallel

6

0.6

6.5

8.5
